Процесс установки промышленной стальной конструкции

Монтаж промышленных стальных конструкций является ключевым звеном всовременныйстроительство зданий, который широко используется на заводах, складах, крупных объектах и ​​других проектах. Его преимущества заключаются в коротком периоде строительства, высокой прочности и хороших сейсмических характеристиках. Основной процесс включает подготовку конструкции, подъем компонентов, соединение и фиксацию, корректировку и регулировку, приемку качества и другие этапы, которые должны строго соответствовать национальным спецификациям для обеспечения безопасности и точности.

1. Подготовка к строительству

Совместный обзор технологии и чертежей

Перед началом строительства необходимо выполнить совместную экспертизу чертежей, детализировать конструкцию узла и подготовить специальную схему строительства с указанием последовательности подъема, выбора механических устройств и мер безопасности. При этом проводится техническое раскрытие для обеспечения работы всего персонала с сертификатами.

Проверка материалов и компонентов

Для сталей, высокопрочных болтов, сварочных материалов и т. д. должны быть предоставлены заводские сертификаты и протоколы испытаний. При необходимости механические свойства и химический состав должны быть отобраны для повторного контроля. Отклонение размеров, точность отверстий и качество поверхности должны быть проверены после мобилизации элементов.

Повторное тестирование фундамента

Подразделение гражданского строительства должно повторно проверить ось, высоту и положение закладных болтов после завершения строительства фундамента, чтобы гарантировать соответствие проектным требованиям.

2. Процесс установки основной конструкции

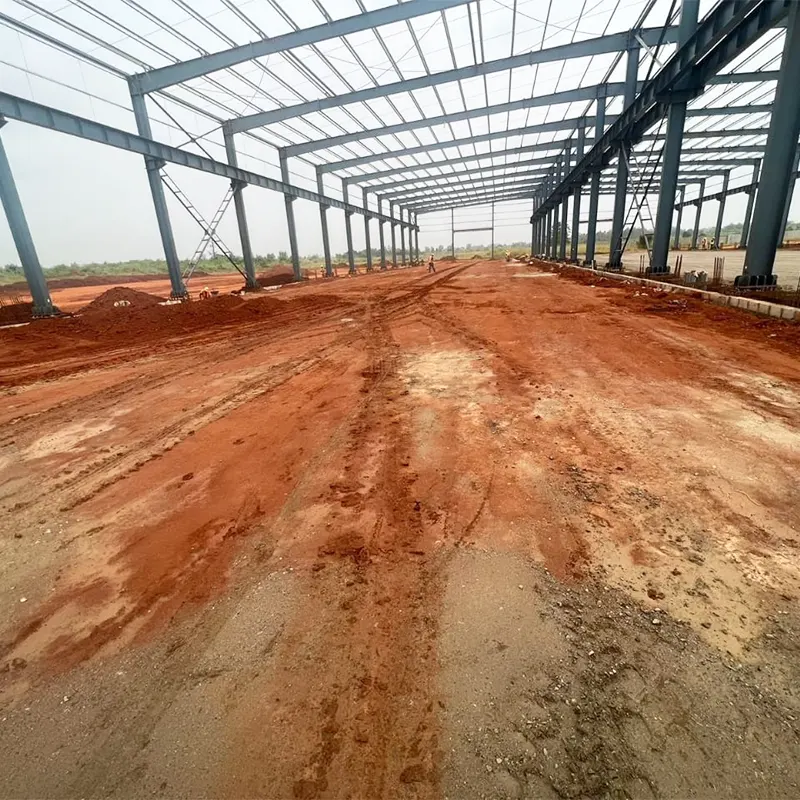

Монтаж стальной колонны

Для подъема следует использовать автокран или гусеничный кран, и его следует перемещать от середины к обоим концам или от одного конца к другому концу в приоритетном порядке, чтобы сформировать стабильный блок пространственной жесткости. Во время установки обеспечьте растяжки или временную поддержку во избежание опрокидывания.

Монтаж стальной балки

Главная балка должна быть установлена ​​после того, как стальная колонна будет откалибрована и закреплена, а второстепенная балка должна быть проверена. Для повышения эффективности и безопасности можно использовать встроенный метод подъема наземного узла. Сначала следует установить верхний слой стальной балки того же пролета, а затем слой за слоем надавливать вниз.

Система поддержки и установка прогонов

Для повышения устойчивости конструкции установку анкеров между колоннами, прогонами крыши и стенами следует производить синхронно.

3. Подключение и фиксация

Высокопрочное болтовое соединение

Болты должны вставляться свободно, газовая резка и развертывание строго запрещены. Соединение разделено на два этапа: начальное завинчивание и окончательное завинчивание, чтобы гарантировать, что значение крутящего момента соответствует стандарту, а на поверхности трения не должно быть масляных пятен или ржавчины. После окончательного завинчивания требуется выборочная проверка момента затяжки.

Сварное соединение

Фаски должны быть сделаны перед сваркой, температура между проходами должна контролироваться (150 ℃ ~ 250 ℃), ультразвуковой или радиографический контроль должен проводиться в течение 24 часов после сварки, а сварной шов уровня I не должен ремонтироваться более двух раз. Для приварки шпилек необходимо использовать сушильное магнитное кольцо, чтобы избежать влияния влаги на качество.

4. Коррекция измерений и контроль качества.

Во время установки ось, вертикальность и высота должны постоянно контролироваться, а отклонение должно строго контролироваться (например, допустимое отклонение башни высотой 400 м составляет всего 13 см).

По завершении монтажа каждой секции каркаса необходимо провести проверку и исправление ошибок для колонн и балок, а после прохождения проверки закрепить или приварить болты.

Внедрите «систему трех проверок» (самопроверка, взаимная проверка и специальная проверка), чтобы гарантировать контролируемость качества всего процесса.

5. Управление безопасностью и охраной окружающей среды

При работе на большой высоте необходимо использовать ремень безопасности, а также установить защитную сетку и защитный барьер.

В зоне подъема должны быть установлены предупреждающие знаки, чтобы предотвратить вход постороннего персонала. Командиры подъемников должны работать с удостоверениями.

Отходы подлежат переработке по классификации на строительной площадке. Запрещено выбрасывать мусор на высоту.
